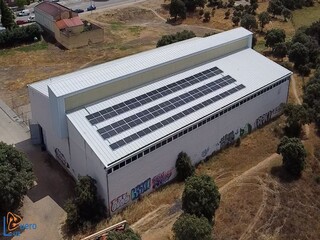

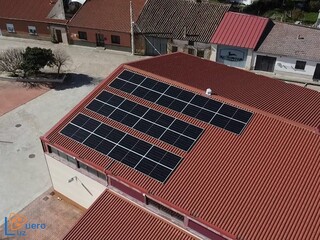

Ir al contenido Instalación de autoconsumo de 70,4 kwp sobre cubierta con estructura coplanar para el Polideportivo de Peñaranda de Bracamonte (Salamanca).
- Producción anual: 68.900 kWh.
- Reducción de emisiones CO₂: 31,56 tn.
- Árboles plantados: 1.240.
Situación energética inicial
El Excmo. Ayuntamiento de Peñaranda de Bracamonte encarga este proyecto con el objetivo de afrontar la creciente demanda energética mediante fuentes renovables y sostenibles. La dependencia de combustibles fósiles como el petróleo, el gas o el carbón no solo agrava la crisis medioambiental, sino que también contribuye a la inestabilidad económica y geopolítica.
Ante este contexto, se apuesta por la energía solar fotovoltaica, una fuente limpia e inagotable basada en el efecto fotovoltaico. Esta tecnología permite convertir la luz solar en electricidad mediante células semiconductoras, reduciendo significativamente las emisiones de CO₂ y otros contaminantes.
Gracias a su escalabilidad, los sistemas fotovoltaicos pueden aplicarse tanto en grandes plantas de generación como en pequeñas instalaciones para autoconsumo. La instalación propuesta se ubica en la cubierta del pabellón municipal y permite un aprovechamiento eficiente del espacio y de los recursos solares disponibles.
Elementos de la instalación fotovoltaica
Descripción del generador fotovoltaico
El generador fotovoltaico está compuesto por 160 módulos de 440 Wp cada uno, lo que proporciona una potencia pico total de 70,4 kWp. Estos se agrupan en 9 series (7 de 18 módulos y 2 de 17), conectadas a un inversor de 60 kW. La disposición de los módulos se adapta a la orientación de la cubierta con un azimut de 20° Oeste respecto al Sur.
Módulos fotovoltaicos
Se emplean módulos JINKO JKM440M-6TL4-V, con las siguientes especificaciones:
- Pmax = 440 Wp
- Vmp = 33,82 V
- Imp = 13,01 A
- Voc = 40,92 V
- Isc = 13,69 A
El sistema utiliza cables unipolares 2×4 mm² Cu según la norma UNE EN 50618. Cada string incorpora protección mediante fusibles de corte en continua de 20 A.
Inversor
El equipo seleccionado es un Huawei SUN2000-60KTL-M0, que realiza la conversión de corriente continua a alterna. Incluye funciones avanzadas como:
- Protección anti-isla
- Desconexión de entrada
- Monitorización por string
- Protección contra sobreintensidad, polaridad inversa, sobretensiones tipo II
- Detección de resistencia de aislamiento y corriente residual
Estructura del soporte
La estructura portante está fabricada en acero galvanizado y se fija directamente sobre la cubierta del edificio, siguiendo una inclinación coplanar del 16 % (aproximadamente 9,34°). La superficie ocupada es de 338,92 m², lo que supone una carga adicional de 11,47 kg/m², perfectamente asumible según el CTE.
Sistema de monitorización
El sistema cuenta con una aplicación de monitorización compatible con Android e iOS que permite la comunicación directa con el inversor mediante USB o Bluetooth. Ofrece funciones de configuración, mantenimiento y alerta de fallos en tiempo real.
Resultados de producción
Según la simulación energética realizada con la base de datos PVGIS-SARAH2, se obtiene una producción fotovoltaica anual estimada de 98.046,46 kWh. La instalación se encuentra en las coordenadas 40.898, -5.204, con un ángulo de inclinación de 9° y un ángulo de azimut de 20°.
La irradiación anual sobre la superficie es de 1851,94 kWh/m² y la variación interanual esperada se sitúa en 2169,65 kWh, lo que permite una estimación fiable del rendimiento energético.
Resumen de pérdidas:
- Ángulo de incidencia: -3,32 %
- Efectos espectrales: +0,49 %
- Temperatura y baja irradiancia: -10 %
- Pérdidas totales: -24,8 %
Con una potencia pico instalada de 70,4 kWp y unas pérdidas del sistema estimadas en un 14 %, la instalación optimiza el aprovechamiento de la energía solar disponible de forma eficiente.
Sostenibilidad medioambiental
Estudio ambiental
De acuerdo con la Ley 21/2013 de Evaluación Ambiental, esta instalación fotovoltaica no está sujeta a la obligación de realizar un estudio de impacto ambiental, al no estar incluida en los grupos de evaluación recogidos en los anexos de dicha normativa.
Estudio de impacto visual
Gracias al uso del sistema SOLARBLOC y a la ubicación de los módulos en la cubierta, el impacto visual generado por la instalación se considera muy bajo, integrándose adecuadamente en el entorno urbano sin afectar negativamente a la estética del edificio ni del paisaje circundante.
